按键说明：

开关键：开/关机（长按）

模式键：模式切换键（短按）

下调键：参数下调键/进风风速调节键

上调键：参数上调键/排风风速调节键

时钟键：本地时间调节键（长按）/时段设置键（短按）

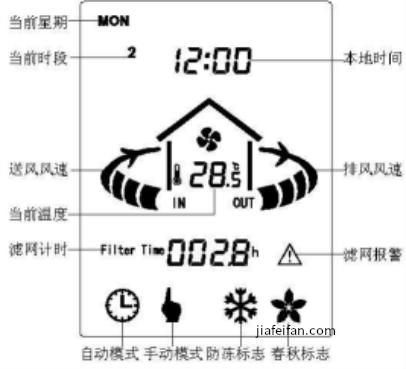

界面显示说明

功能设置说明：
开机：关机 OFF 界面下，长按开关键，设备开机，设备进入正常工作状态。
关机：正常工作界面下，长按开关键，设备关机，显示 OFF，所有输出关闭，旁通阀执行一次关阀动作。
开机/关机：设备初次上电显示关机OFF界面，之后每次上电，显示断电前的界面：
（注：每次上电，设备都进行一次关旁通阀的动作；若为开机状态，则根据系统参数进行控制旁通阀的开启和关闭。每次关机，旁通阀都会自动关闭旁通阀）

模式切换：
在正常显示界面，短按M键切换:手动模式和自动模式：
自动模式:送风，排风，防冻，春秋均按照时段参数设定值运行。屏幕显示时段标志；
手动默认模式:送风，排风，均按照手动设定风速运行，旁通和春秋均关闭，屏幕显示标志；
手动防冻模式:，防冻开启，旁通关闭，送风关闭，排风按照手动设定风速运行，屏幕显示和标志；
手动春秋模式，春秋开启，旁通开启，送风，排风均按照手动设定风速运行，屏幕显示和标志；
（注：自动模式，可手动临时调整送风风速和排风风速，作用时间为 1 小时，1 小时后或切换了工作模式，该临时值即失效。）

风速设定：
正常工作界面下，按上调键 或 下调键 进入当前模式风速设定界面
（注：自动模式下，进入临时风速调整界面，显示标志；手动，手动防冻，手动春秋模式下，均进入手动风速设定界面），同时设定风速闪烁。
按下调键：进行送风风速设定（IN风速），送风风速在低档，中档，高档，关闭（4 个档位循环切换），设定完风速按M键确认或 10 秒钟后自动保存风速，并返回正常工作界面。
按上调键：进行排风风速设定（OUT风速）, 排风风速在低档，中档，高档，关闭（4 个档位循环切换），设定完风速按M键确认或 10 秒钟后自动保存风速，并返回正常工作界面。
（注：自动防冻，手动防冻开启时，送风风速设置无效）

本地时间设定：
正常工作界面下，长按键 3 秒进入时间修改界面。
首先“星期”闪烁，按上调键 或 下调键修改设定值；
“星期”修改完成，按M键切换到“小时，“小时”闪烁，按 上调键 或 下调键修改设定值。
“小时”修改完成，按M键切换到“分钟”，“分钟”闪烁，按 上调键 或 下调键修改设定值。
“分钟”修改完成，按M键，将在“星期”“小时”“分钟”之间循环切换设定，按键键确认或延时 10 秒自动返回正常工作界面，系统将按照新设定的参数控制运行。

时段模式参数设定：
正常工作界面下，短按键进入时段参数设定界面。（时段设置模式为 5+2 模式）
首先进入周一到周五的第一个时段的设定状态。同时“小时”图标闪烁，通过上调键 或 下调键修改“小时”；
“小时”设定完成，按M键切换到“分钟”闪烁，通过上调键 或 下调键修改“分钟”；
“分钟“设定完成，按M键切换到“防冻春秋”设定，通过上调键 或 下调键修改防冻春秋的开启和关闭（ON开和 OFF关）;
“防冻春秋“设定完成，按M键切换到“风速”设定，通过上调键 或 下调键修改送风-IN和排风-OUT设置。
（注：设定防冻开启时，禁止设定送风风速。）
“风速“设定完成，按M键将切换到第二个时段的设定，修改方法同上（1-4 步骤）。一次设定完四个时段参数。
设定完周一至周五：四时段参数后，按下键切换到周六—周日的时段设定状态。修改方法同上（1—5 步骤）。
设定完成所以时段参数后，按键或延时 10 秒自动保存，并返回正常工作界面，系统将按照新设定的参数控制行；

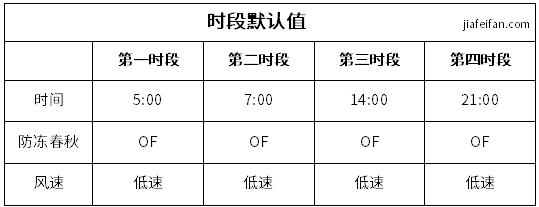

时段参数默认值如表所示：

滤网参数设置：
正常工作界面下，屏幕实时显示滤网时间，以 0.1 天为最小单位存储和显示。（注：仅有风机工作时，滤网计时才进行计时）

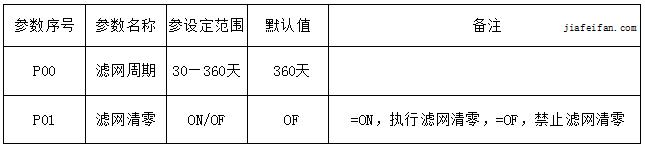

滤网参数设置：
关机界面下，同时长按上调键 + 下调键进入滤网参数设置界面。
首先设置滤网周期，通过上调键 或 下调键调整参数值，按M键确认并切换到下一参数设定状态；
滤网清零设置状态下，通过上调键 或 下调键调整参数值，按M键或开关键或延时8秒无按键操作自动确认并返回关机界面。
